Metalldetektor SQ/SQTA
- Metalldetektion für Schüttgüter in der Baustoffindustrie oder im Bergbau
- selbstjustierend und extrem einfach zu installieren
- hochwertige Komponenten für Zuverlässigkeit und lange Lebensdauer
- erkennt eisenhaltige und nicht-eisenhaltige Metalle, Eisenoxid und Erz werden ignoriert
- Sonde und Verstärker sind immun gegen Vibrationen und resistent gegen Witterung, Schmutz und Steinschlag
- besonders robust und leicht zu reinigen
Eigenschaften
- Hohe Empfindlichkeit (M6-Muttern) bei Bandgeschwindigkeit von 0,1 – 4 m/s
- Sehr einfache Bedienung
- kann in der Nähe von Frequenzumrichtern verwendet werden, nur 1 m Min-destabstand zwischen Sonde und Motoren oder Magneten
- Überwachung und Anzeige interner Parameter
- Realisierung als Tandem in Variante SQTA für höhere Schütthöhen möglich
- Optional: komplette Ausblendung von Magnetit Fe304
Funktion
Die Metalldetektoren SQ und SQTA bieten eine gute Metallempfindlichkeit für die Überwachung von Schüttgütern im Bergbau oder in der Baustoffindustrie.
Sie sind extrem langlebig, unempfindlich gegen Vibrationen und resistent gegen Witterung, Schmutz oder Steinschlag. Sie sind einfach zu installieren, zu handhaben und zu warten.
Beide sind im Standard für Gurtbreiten von 500 mm bis 1.200 mm erhältlich, auf Anfrage auch breiter. Bei einer Bandgeschwindigkeit von 0,1 – 4,0 m/s können sie leicht Metallteile von der Größe von etwa M6-Muttern und größer erkennen.
Für eine höhere Bandgeschwindigkeit (M10-Muttern) bei einer Bandgeschwindigkeit von max. 4,0 m/s empfehlen wir die Metalldetektoren SQ und SQTA.

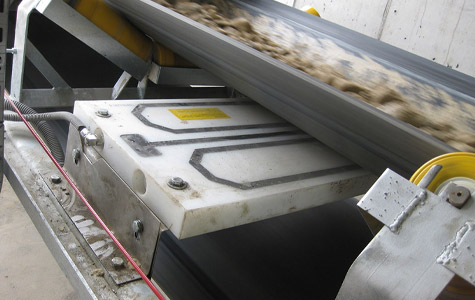

Bildergalerie
Lieferumfang
- Detektionseinheit (Sensor) SQ oder SQTA
- Steuergerät, Gehäuse Stahlblech, vorbereitet für Wandmontage
Anwendung
- Maschinenschutz vor schädlichen Metallteilen wie Werkzeugen oder Maschinenteilen im Material
Spezifikationen
| Modellname | Metalldetektor SQ/SQTA |
| Elektronik | Analog, selbsteinstellend, VFD-Rauschfilter, Vibrationsimmunitätsfilter, Erkennungspegelknopf |
| Eingangssignale | über Sensor und Koaxialkabel |
| Ausgangssignale | Metallalarm: 1 Siemens-Kammrelais mit 2 potenzialfreien Umschaltkontakten Schaltleistung 230V, 6A ohmsche Last, Ruhe- oder Arbeitsstromprinzip umschaltbar. Störung: 1 Siemens-Kammrelais mit 1 potenzialfreien Umschaltkontakt Schaltleistung 230V, 6A ohmsche Last. |
| Messmethode | Hochfrequentes Magnetfeld, Wirbelstromdiskriminierung |
| Metalldetektion | Eisen, Nicht-Eisen (z.B. Aluminium oder Kupfer), ignoriert Erze weitgehend Optional: komplette Ausblendung von Magnetit Fe304 |
| Produktkompensation | Automatisches Ignorieren von Eisenoxid und Erzen |
| Schutzart | IP 55 |
| Umgebung | -20° C bis +55° C |
| Produkttemperatur | -20°C bis +55°C |
| Stromversorgung | 230V 15 Hz +/- 15%, typ. Verbrauch 15 VA |
| Schnittstelle | ---- |
| Wartung | Wartungsfreie, sich selbst kalibrierende Sensoren |
| Diagnose | Eingebautes Instrument zur Funktionskontrolle |
| Konformitäten | CE |
