XRAY SHARK® XD28
- Röntgenüberwachung für verpackte Produkte in der Lebensmittel- oder Non-Food-Industrie
- Detektiert zuverlässig Materialien wie Metall, Keramik, Stein oder Kunststoff
- Einfache Bedienung durch Autokalibrierung und übersichtliche Menüs auf dem integrierten 17“ Touchscreen
- XIA Software für exakte und zuverlässige Echtzeitanalysen
- Optimierte Bauweise für einfache Reinigung und Wartung
Eigenschaften
- Echtzeit-Erkennung mit farbiger Kontaminationsanalyse
- Funktionen zur Maskierung von Produktteilen zur besseren Erkennung von Verunreinigungen
- Automatisches Speichern von Inspektionsdaten mit Zeit-/Datumsstempel
- Benutzerfreundliche Bedienung im Tagesgeschäft mit 255 vorab gespeicherten Produkten
- USB und Ethernet für Datentransfer
- Schnellspanner für Förderband
- Einfache Reinigung und Wartung
- Eingebaute Fernwartung
- 24 Stunden Non-Stop-Betrieb
- Zuverlässiger deutscher Sicherheitsstandard - TÜV-Prüfung inkl. Zertifikat möglich
Funktion
Der XRAY SHARK® XD28 ist besonders geeignet für verpackte Lebensmittel oder Non-Food Produkte zum Beispiel in Plastikverpackungen, Gläsern, Kartons und sogar Metallfolie oder Metalldosen. Hierbei werden unerwünschte Fremdkörper wie Metall, Steine, Keramik oder Kunststoff mit hoher Dichte im Produkt erkannt.
Das hygienische Design ermöglicht einfache Reinigung und Wartung des Gerätes – ganz ohne Werkzeug. Damit ist der XD28 besonders geeignet für alle Betriebe und Industriezweige, die hohe Hygienestandards sicherstellen müssen (auch mit IP66 erhältlich).
Bezeichnung
Unerwünschte Fremdkörper in Lebensmitteln, Medikamenten oder anderen Non-Food Produkten stellen ein großes Problem dar. Wo Metalldetektoren nicht ausreichen, etwa bei Kunststoffverunreinigungen, bieten die CASSEL Röntgeninspektionssysteme die perfekte Lösung, um die Qualität Ihrer Produkte zu schützen.
Der XRAY SHARK® XD28 für kleinere, verpackte Lebensmittel oder Non-Food Produkte erkennt Verunreinigungen in Plastikverpackungen, Gläsern, Kartons und sogar Metallfolie oder Metalldosen.
Er ist das kompakteste der CASSEL Röntgengeräte und daher besonders geeignet, wo es an Platz fehlt.
Benutzerfreundliche Bedienung:
Das XRAY SHARK® XD28 Röntgengerät hat einen großen 17“ Farb-Touchscreen und eine intuitive Software, die sich einfach bedienen lässt. Es wird keine besondere Ausbildung vorausgesetzt, um das Röntgengerät zu bedienen.
Einfache Reinigung und Wartung:

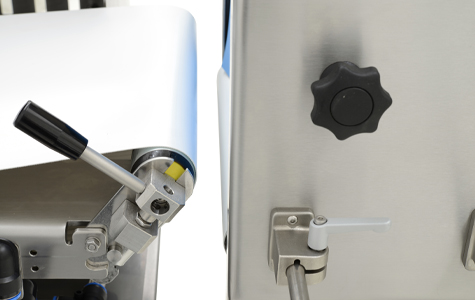

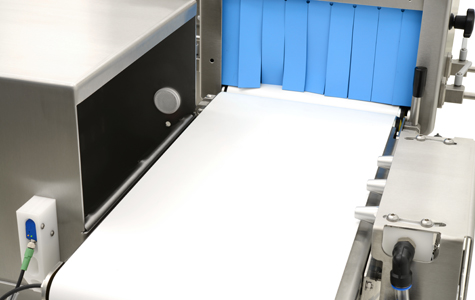

Das hygienische Design ermöglicht einfachste Reinigung und Wartung des XRAY SHARK® XD28 – ganz ohne Werkzeug. Durch den Schnellspanner am Förderband lässt sich der Fördergurt in fünf einfachen Schritten entfernen und reinigen. Die Röntgenschutzvorhänge lassen sich per Knopfdruck entfernen. Nach der Reinigung können der Gurt und die Vorhänge auf genauso einfache Weise wieder eingesetzt werden. So ist das Gerät schnell wieder betriebsbereit.
Echtzeit-Erkennung mit farbiger Kontaminationsanalyse:
CASSEL Röntgeninspektionssysteme ermöglichen maximale Empfindlichkeit in der Fremdkörpererkennung. Kontaminierte Produkte werden in Echtzeit erkannt und können aussortiert werden. Auf dem Touchscreen des Röntgenprüfgerätes wird die Kontamination farbig hervorgehoben.
Funktionen zur Maskierung:
Die hochentwickelte XIA 3 Software ermöglicht es bestimmte Teile des Produkts auszublenden. Dies ist besonders nützlich bei verpackten Produkten, bei denen die eigentliche Verpackung nicht auf Fremdkörper untersucht werden soll. Die Maskierung verhindert unnötige Fehlausschleusungen von Produkten.
24 Stunden Non-Stop-Betrieb:
Cassel hat hohe Standards für alle Prüfsysteme zur Qualitätssicherung. Hochwertige Komponenten und höchst entwickelte Technologie ermöglichen den Non-Stop Betrieb, 24 Stunden Täglich und 7 Tage die Woche.
Zuverlässiger deutscher Sicherheitsstandard – TÜV-Zertifikat auf Anfrage:
Das makellose Design bietet höchste Sicherheit für den täglichen Betrieb. Die Leckstrahlung beträgt nur max. 1 µSv/h oder weniger unter Einhaltung aller Sicherheitseinrichtungen. Auf Wunsch kann für den Nachweis gegenüber Auditoren ein TÜV-Zertifikat mit angeboten werden.
Ethernet und USB:
Verbinden Sie unsere Röntgenprüfsysteme mit Ihrem Netzwerk. Standardmäßig sind Cassel Röntgengeräte mit USB- und Ethernet-Schnittstellen ausgestattet.
Automatisches Speichern von Inspektionsdaten mit Zeit / Datumsstempel:
Das Röntgengerät XRAY SHARK® XD28 verfügt über eine automatische Speicherfunktion. Es können Daten über alle überprüften Produkte gespeichert werden oder nur kontaminierte Produkte. Alle Daten werden mit einem Zeit und Datumsstempel versehen. So können Sie diese Daten einfach überprüfen und auswerten.
Eingebaute Fernwartung:
Kein Techniker vor Ort? Kein Problem! CASSEL Röntgenprüfsysteme verfügen über eine eingebaute Fernwartungsfunktion. Unsere qualifizierten Techniker helfen Ihnen bei allen Fragen weiter, egal wo sich Ihr Röntgengerät befindet. So können teure Reisekosten eingespart und schnelle Lösungen gefunden werden.
Bildergalerie
Lieferumfang
- Röntgenscanner mit Bildverarbeitungssoftware XIA
- Vollständiger Schutz gegen Strahlung (Vorhänge)
- Zertifizierte Testkarten mit Glas, Keramik und Stahlkugeln in verschiedenen Durchmessern
Anwendung
Inspektion verpackter und unverpackter Produkte in
- Wellpapp- oder Plastikboxen,
- Kunststoff- oder Metallfolien,
- Gläsern oder Dosen
Spezifikationen
| Modellname | XD28-L1 (former XBD10) |
| Röntgenquelle | Einstrahl-Röntgenstrahler mit max. 60kV (50W), variabel in Spannung + Stromfluß |
| Leckstrahlung | 1 µSv/h oder weniger in 10cm Abstand von der Schaltschrankoberfläche |
| Sicherheit | Röntgenschutzvorhänge (ohne Blei) -schnell abnehmbar, magnetische Sicherheitsschalter an Schaltschranktür und Produkttunnel, Not-Halt Schalter, Röntgen-Schlüsselschalter, Not-Halt IN / OUT Schnittstelle zur Integration in Produktionslinie |
| Strahlichtung | 1x top down |
| Kühlsystem | Hocheffiziente, leise DC-Filterlüfter, optionale Klimaanlage |
| Gehäuse | Hygienische Konstruktion aus Edelstahl AISI 304 / DIN EN 1.4301 (X5CrNi18-10) |
| Schutzart | IP54 (nach IEC 60529)inkl. Bildschirm und Lüfter, optional auch in IP66 |
| Förderband | Polyurethangurt hellbau (FDA) |
| Gurtbreite | 300 mm |
| Scanhöhe | ---- |
| Scanbreite | 280 mm |
| Förderband Geschwindigkeit | Fördergeschwindigkeit produktabhänging gespeichert, 0,05 bis 0,98 m/sec (7 Geschwindigkeitsstufen) |
| Max. Produktmaße | 250×25 mm / 230×50 mm / 200×75 mm / 180×100 mm / 155×125 mm |
| Max. Produktgewicht | 7 kg |

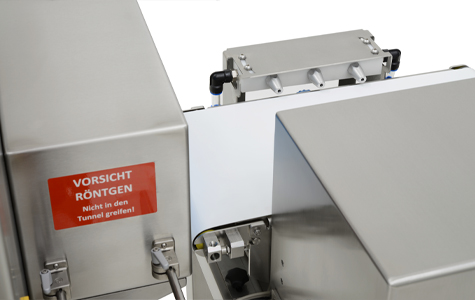

| Auswurfsystem | Zweites Förderband mit AirJet- oder Transversal-Pusher |
| Produktspeicher | 255 verschiedene Produkteinstellungen |
| Display | 17“ Farb-Touchscreen (kapazitativ) |
| Prüfmerkmale | Autokalibrierung, Autoanpassung an Dichteverteilung, Dichte, harter Kontrast, weicher Kontrast, Maskentechnologie, SuperKontrast, Auto-Kanten-Ausblendung, Bilder-Auto-Speichern/Laden, Multisegmentinspektion, Metalldosen-und Metallfolien-Inspektion, Füll-Level, Generator-Energieeinstellung per Produkt, Passwortschutz |
| Ein-/Ausgänge | Programmierbare Ausgänge (Kontamination, Bereit, NOT-AUS) Programmierbare Eingänge (NOT-AUS, Aufwecken, Drehgeber, weitere optional) |
| Datentransfer | Ethernet für Internet Fernwartung, USB für externe Tastatur, Maus und Memory Stick |
| Max. Gewicht | 400 kg |
| Stromversorgung | 1ph, 230 VAC +/- 10%, 50-60 Hz, bei Vollbetrieb max. 0,5 kW |
| Druckluftversorgung | Ohne Auswurfsystem 0 MPa (0 bar / 0 psi) Mit optionalem Auswurfsystem 0,4 MPa (4 bar / 58 psi) |
| Umgebung | 10°C bis +30°C, rel. Feuchte max. 90% (nicht kondensierend) Option: zusätzliche Klimageräte zur Erweiterung des Temperaturbereiches möglich |
| Konformitäten | CE, deutsche Röntgenverordnung RöV, länderspezifische Anpassung für andere Staaten |
| Röntgendetektor | Rauscharme CCD Zeilenkamera 307 mm, Diodengröße 0.8 mm oder 0,4 mm (optional), integrierter Röntgenstrahlstopp |
